流水式超音波洗浄機 【高周波ラインタイプ】
%20.jpg)

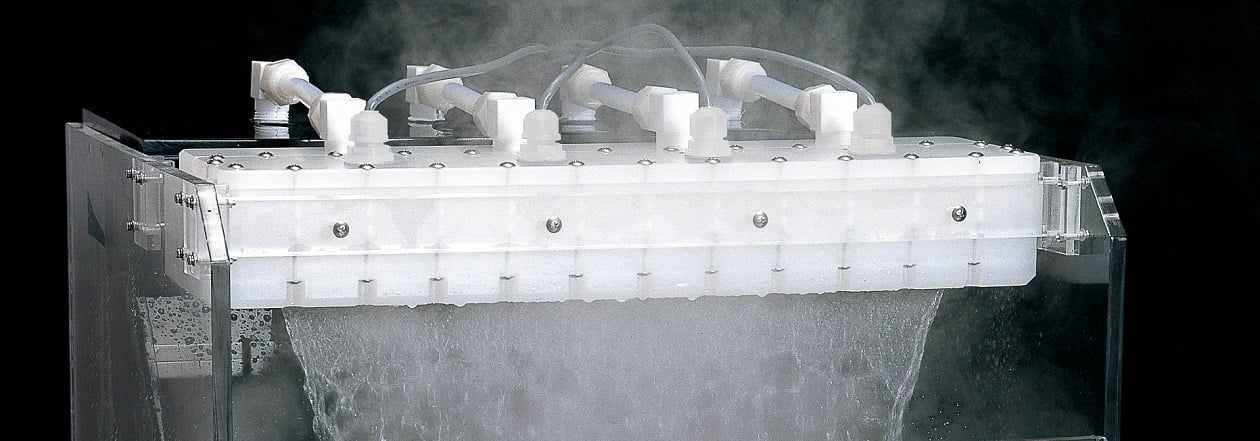

流水式洗浄機パルスジェットラインタイプ
主に液晶ガラスを洗浄するために、カーテン状の洗浄液流水に超音波を重畳させてパーティクルを洗浄するラインタイプの流水式超音波洗浄機です。この方式もポイントタイプと同様に、パーティクルの再付着がなく、サブミクロンのパーティクル除去率が高いという特徴があります。
ラインナップ
W-357LM-80
80mmまでの液晶ガラスに対応
出力電力を10～110Ｗまで調整できます
W-357LM-180
180mmまでの液晶ガラスに対応
ノズル部にＰＰ（ポリプロピレン）を使用しているため、金属イオンの発生がほとんどありません
出力電力を20～220Ｗまで調整できます
W-357LM-380
380mmまでの液晶ガラスに対応
ノズル部にＰＰ（ポリプロピレン）を使用しているため、金属イオンの発生がほとんどありません
出力電力を30～330Ｗまで調整できます
W-357LM-580
580mmまでの液晶ガラスに対応
ノズル部にＰＰ（ポリプロピレン）を使用しているため、金属イオンの発生がほとんどありません
出力電力を40～440Ｗまで調整できます
仕様
発振器
| 型式 | W-357LM-80 | W-357LM-180 | W-357LM-380 | W-357LM-580 | |
| 発振モード | 単周波発振 | ||||
| 定格出力 | 110W | 220W | 330W | 440W | |
| 出力可変範囲 | 10～110W | 20～220W | 30～330W | 40～440W | |
| 公称発振周波数 | 1MHz | ||||
| 電源入力 |
AC200～240V |
AC200～240V 単相 50/60Hz 600VA |
AC200～240V 単相 50/60Hz 750VA |
AC200～240V 単相 50/60Hz 900VA |
|
| インターフェース | アナログ出力 |
4-20mA電流出力 |
|||
| 接点出力 |
3点 アラーム出力 発振検出出力 電源ON出力 |
||||
| 外部駆動入力 | 2点 センサ入力 リモート入力 | ||||
| RS485通信 |
MODBUS®プロトコル、RTUモード *1 |
||||
| 外形寸法(ゴム足を含む) WxDxHmm |
220×360×143 | ||||
| 質 量 | 5kg | ||||
●使用周囲環境：温度：5～40℃、湿度：5～80%（ただし結露無きこと）
●電源コード長：3ｍ
高周波利用設備許可申請の手続きが必要
*1 MODBUSは、シュナイダーエレクトリックユーエスエーインコーポレーテッドの登録商標です。
振動子ノズル
| 発振器 型式 | W-357LM-80 | W-357LM-180 | W-357LM-380 | W-357LM-580 | |
| 流量 | 8L/min | 18L/min | 30L/min | 45~60L/min | |
|
外形寸法 |
113×85×40 | 282×182×105 | 482×182×105 | 682×182×105 | |
| 吐出口寸法 | 95×2 | 194×2 | 400×2 | 600×2 | |
| 有効洗浄範囲 | 80×2 | 180×2 | 380×2 | 580×2 | |
| 質量 | 2kg | 2.7kg | 4.5kg | 6kg | |
| 材質 |
ノズル：SUS304 |
ノズル：PP（ポリプロピレン） |
|||
| 給液口 | 15A（1/2B）エルボ | 適合チューブ（内径φ11、外径φ13） | |||
●使用液温範囲：20～40℃
●振動子：PZT
●コード長：出力コード5m
